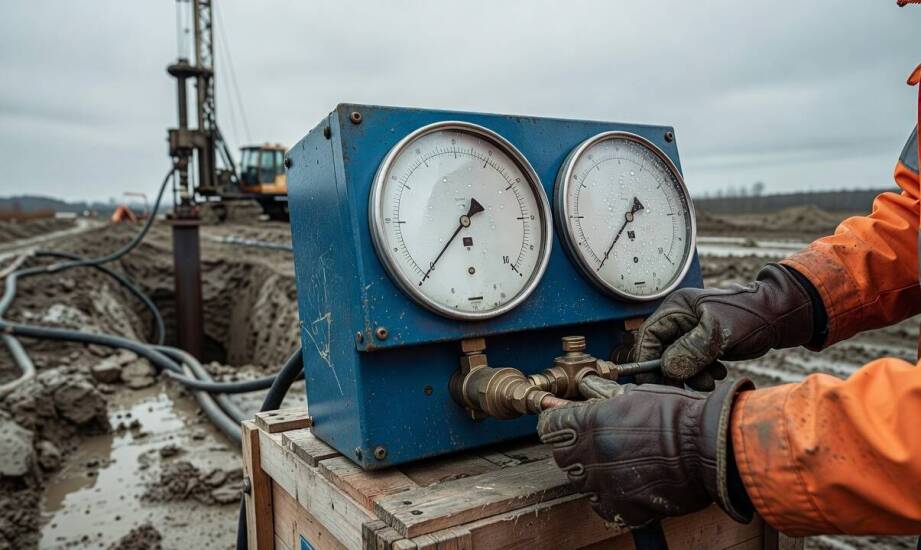

Co naprawdę pokazuje presjometr Ménarda o gruncie pod drogi i mosty

Znajomość rodzaju gruntu i jego podstawowej klasyfikacji nie wystarcza przy projektowaniu dróg, mostów oraz ciężkiej infrastruktury. Konstrukcje te wymagają precyzyjnych danych o odkształcalności podłoża pod rzeczywistym obciążeniem. Standardowe pobieranie próbek do analiz laboratoryjnych wiąże się z naruszeniem naturalnej struktury materiału. Próby wyciskane z głębokich warstw podlegają natychmiastowemu odprężeniu, co często zaburza obraz ich właściwości wytrzymałościowych i prowadzi do znacznego przewymiarowania fundamentów. Inwestycje drogowe pozostają szczególnie narażone na nierównomierne osiadania oraz deformacje, których nie da się przewidzieć wyłącznie na podstawie standardowych wierceń. Z pomocą przychodzą specjalistyczne pomiary terenowe, pozwalające na ocenę parametrów mechanicznych w nienaruszonym środowisku. Presjometr Ménarda rejestruje reakcję ośrodka gruntowego na zadane naprężenia, dostarczając projektantom rzeczywistych wartości sztywności analizowanej warstwy.

Przeczytaj również: Czym cechuje się zbiornik wyrównawczy CWU?

Jak przebiega badanie presjometryczne in situ?

Proces badawczy rozpoczyna się od wykonania odpowiednio przygotowanego otworu wiertniczego, który minimalizuje odprężenie i zniszczenie lokalnej struktury. W tak przygotowanym świetle umieszcza się cylindryczną sondę wyposażoną w elastyczną membranę. Sama sonda składa się zazwyczaj z trzech niezależnych komór. Środkowa komora pomiarowa odpowiada za rejestrację odkształceń, natomiast dwie skrajne komory osłonowe zapewniają płaski stan odkształcenia w strefie badawczej, chroniąc przed zakłóceniami. Następnie do wnętrza układu tłoczy się wodę lub gaz pod ściśle kontrolowanym ciśnieniem. Membrana powoli rozszerza się promieniście, oddziałując bezpośrednio na otaczające ścianki otworu. Cykl pomiarowy zakłada etapowe zwiększanie obciążenia, zazwyczaj w dziesięciu stałych przyrostach utrzymywanych przez 60 sekund. Rejestrator zapisuje zależność między przyrostem objętości sondy a przykładanym naprężeniem.

Przeczytaj również: Pomiary i badania podłoża - metody stosowane przez geofizyków z Zielonej Góry

Pozyskane w ten sposób dane tworzą krzywą zależności naprężenie-odkształcenie. Zespół geologów weryfikuje profil warstw, łącząc te obserwacje z klasycznymi metodami rozpoznania in situ. W codziennej praktyce inżynierskiej Przedsiębiorstwo Geologiczne Geoprojekt Szczecin włącza tego typu specjalistyczne procedury do zaawansowanych kampanii terenowych. Odpowiednio wczesne pozyskanie dokładnych parametrów pozwala zapobiec przewymiarowaniu konstrukcji już na etapie koncepcyjnym. Wykonywane punktowo badania presjometryczne uzupełniają rutynowe sondowania statyczne CPTU oraz tradycyjne wiercenia rdzeniowe, dając pełniejszy obraz nośności podłoża.

Przeczytaj również: Przegląd metod ocieplania dachu: porównanie piany poliuretanowej z innymi materiałami izolacyjnymi

Jakie parametry projektowe dostarcza krzywa presjometryczna?

Kluczowym elementem analizy pozostaje prawidłowe odczytanie wykresu wygenerowanego podczas rozpychania sondy wewnątrz otworu. Z fazy pseudosprężystej krzywej ekspansji wyznacza się moduł presjometryczny, oznaczany jako EM. Parametr ten opisuje rzeczywistą sztywność podłoża w zakresie małych odkształceń. Projektanci wykorzystują go do precyzyjnych obliczeń osiadań fundamentów bezpośrednich oraz ciężkich płyt dennych. Wartość ta pozwala oszacować, jak obiekt zachowa się po zakończeniu budowy i w trakcie wieloletniej eksploatacji pod ruchem pojazdów. W przypadku pali fundamentowych wyniki te ułatwiają oszacowanie rozkładu oporów na pobocznicy.

Kolejnym istotnym wskaźnikiem jest ciśnienie graniczne pLM. Ten parametr z kolei wskazuje na maksymalną nośność gruntu przy dużych deformacjach plastycznych. Przekroczenie tego punktu oznacza fizyczne zniszczenie struktury badanego ośrodka. Dodatkowo geotechnicy wyznaczają ciśnienie pełzania pf, ułatwiające ocenę zachowania materiału pod wpływem obciążeń długotrwałych. Zestawienie tych trzech zmiennych przekłada się bezpośrednio na optymalizację wymiarów stóp fundamentowych, długości pali oraz grubości warstw wzmacniających.

W zróżnicowanych warunkach geologicznych Pomorza Zachodniego parametry EM oraz pLM pomagają dobrać bezpieczną głębokość posadowienia dla przyczółków mostowych. Pozwalają one na weryfikację i korektę założeń projektowych na bardzo wczesnym etapie inwestycji. Inżynierowie mogą dzięki temu zredukować ilość zużywanego zbrojenia i betonu, zachowując przy tym pełne bezpieczeństwo konstrukcyjne powstających wiaduktów i dróg.

Kiedy presjometr przynosi największe korzyści inwestycyjne?

Rozpoznanie podłoża za pomocą rozszerzalnej sondy cylindrycznej sprawdza się szczególnie podczas planowania nasypów wysokich oraz obiektów liniowych przebiegających przez tereny o zmiennej stratygrafii. Technika ta dostarcza wiarygodnych prognoz odkształceniowych dla gruntów trudnych do zbadania w laboratorium, takich jak bardzo zagęszczone piaski czy twardoplastyczne gliny. Projektanci infrastruktury sięgają po te rozwiązania w sytuacjach, gdy standardowe wiercenia i sondowania stożkowe nie gwarantują wystarczającej dokładności obliczeniowej dla bardzo ciężkich konstrukcji.

Metoda ta nie zastępuje jednak pełnego programu geotechnicznego ustalanego dla danego placu budowy. Stanowi ona wysoce wyspecjalizowane uzupełnienie podstawowych prac polowych. Skorelowanie wyznaczonego modułu presjometrycznego z wynikami sondowań statycznych daje inwestorom materiał wsadowy do zaawansowanych programów inżynierskich MES. Obliczenia numeryczne oparte na parametrach z nienaruszonego gruntu dużo lepiej odwzorowują współpracę fundamentu z podłożem. Precyzyjne określenie relacji między naprężeniem a odkształceniem in situ zmniejsza ryzyko wystąpienia poważnych awarii budowlanych. Ułatwia także uniknięcie kosztownych napraw gwarancyjnych nowo powstałej nawierzchni.
